当摩尔定律贴近物理极限，晶体管尺寸的微缩不再是芯片性能培育的独一王人径，先进封装技艺正从产业链的“繁芜”一跃成为决定AI算力上限的“主角”。休止AI硬件供应的不单要芯片产能，更有CoWoS产能。据Yole Group数据，2025年大家先进封装市集范畴约531亿好意思元，预测到2030年有望达794亿好意思元，年复合增长率约8.4%。

如今，大家半导体产业迎来了一场前所未有的先进封装大战：产能扩张速率创历史新高，技艺阶梯竞争尖锐化，上游材料供应接续急切，下贱AI与汽车电子需求呈指数级增长。这场战斗不仅关乎芯片厂商的市集份额，更成为大国科技竞争的新焦点。

大家扩产竞赛：产能成为最稀缺的计谋资源

如今，制约顶级AI芯片量产的中枢瓶颈仍是不再是先进制程的晶圆制造本事，而是先进封装法子的产能与技艺供给。大家头部厂商纷纷砸下重金，掀翻了一场扩产怒潮。

台积电四肢大家先进封装范畴的富足霸主，其CoWoS产能占据大家85%以上的市集份额，且仍在往日所未有的速率扩产。公司策画布局7座先进封装工场，全面部署CoWoS、WMCM及SoIC三大中枢封装技艺。由于高性能计算（HPC）范畴的AI芯片需求远超其他细分市集，台积电的大部分封装产能将优先工作于AI算力基础要领建筑。把柄产能贪图，到2027年，台积电先进封装年产能将从面前的130万片晶圆培育至200万片，增幅约53.85%。为快速填补市集缺口，台积电选拔“新建+校正”双轨策略：一方面加快建筑全新封装要领，另一方面将部分老旧8英寸晶圆厂校正为先进封装产线。比拟新建工场，校正现存厂房可大幅裁减迷惑调试周期。同期，台积电正积极推动好意思国亚利桑那州的先进封装布局，两座封装工场策画于2030年干预量产，届时将填补好意思邦原土芯片制造在封装法子的空缺。

当日蟾光通告其LEAP（先进封装及测试）业务营收从2025年的16亿好意思元翻倍至2026年的32亿好意思元时，市集意志到，OSAT（委外封测代工）已成为先进封装产能扩张的“第二波动能”。四肢台积电CoWoS产能外溢的主要连接方，日蟾光的先进封测订单已处于爆满情状。公司斥资新台币178亿元（约合东谈主民币38.3亿元）营建楠梓科技第三园区，这是其近五年在中国台湾地区的最大手笔投资。该园区将建筑智能运筹中心与先进制程测试大楼两栋建筑，地上8层、地下1层，预测2026年动工、2028年第二季完工。此外，日蟾光还策画在中国台湾省高雄仁武基地干预逾新台币1083亿元，一期工程预测2027年4月投运，二期工程将于同庚10月跟进。最近，日蟾光投控代子公司日蟾光半导体公告称，经两边议价，以总价新台币148.5亿元（未税，约合东谈主民币32亿元），向面板大厂群创光电获取位于台南市新市区新科段的南科Fab 5厂房及干系附庸要领，以快速补王人先进封装产能缺口。

英特尔位于马来西亚的先进封装基地及封装测试产线将于2026年下半年追究投产。2025年底，英特尔马来西亚“塘鹅策画”先进封装基地已进入建筑收尾阶段，举座完工率达99%，英特尔还追加2亿好意思元投资用于基地最终落成。该基地将连接芯片晶圆分选、预处理等工序，同期扶植EMIB和Foveros两种先进封装工艺，可更快反馈客户的产能与技艺需求。与此同期，英特尔正兼并永远配合的封测代工场安靠科技，接续扩大EMIB技艺产能，该技艺已在安靠科技韩国松岛K5工场落地。

半导体OSAT领军企业安靠（Amkor）通告，策画将2026年景本支拨预算提高至25亿-30亿好意思元，优先扩大韩国和中国台湾地区的先进封装产能。为称心客户对好意思邦原土制造及供应链多元化的需求，安靠正借助《芯片与科学法案》补贴及客户资金，将成本支拨推至历史新高。其中，约65%-70%的投资将用于大家坐褥要领建筑，包括预测2027年中期齐备的亚利桑那州新工场一期工程，以及越南、韩国和中国台湾地区的坐褥线扩建；剩余30%-35%将用于购置先进的2.5D和HDFO封装及测试迷惑，干系投资额预测同比增长40%。

三星电子策画在越南北部新建一座总投资额40亿好意思元的芯片封装工场，进一步强化其在越南的计谋布局，模样将分阶段推动，首期投资20亿好意思元。韩国存储巨头SK海力士则通告，将在韩国忠清北谈清州投资约19万亿韩元（约合东谈主民币900亿元）建筑新的芯片封装工场，重心工作AI干系存储家具。新工场将成为清州园区的紧迫构成部分，主要承担HBM至极他AI存储家具的先进封装任务。模样建成后，SK海力士将形成利川、清州、好意思国西拉法叶三大先进封装基地，进一步强化从晶圆制造到封装测试的垂直整合本事。

中邦原土企业：加快追逐高端封装赛谈

国内封测龙头企业也正抢执行业机遇，加快向高端先进封装范畴冲破。

2026 年 1 月，通富微电发布定增公告，拟召募资金投向存储芯片、汽车等新兴应用、晶圆级、高性能计算及通讯四大封测范畴，同期安排 12.3 亿元用于补充流动资金及偿还银行贷款。具体来看，公司策画干预 8.88 亿元培育存储芯片封测产能，其中拟使用召募资金 8 亿元；干预 11.00 亿元布局汽车等新兴应用范畴封测产能，拟使用募资 10.55 亿元，模样建筑期 3 年，建成后将新增干系产能 5.04 亿块；干预 7.43 亿元建筑晶圆级封测产能培育模样，将新增晶圆级封测产能 31.20 万片，同期培育厂区高可靠性车载品封测产能 15.73 亿块；干预 7.24 亿元建筑高性能计算及通讯范畴封测产能培育模样，建成后年新增干系封测产能 4.80 亿块。

盛合晶微已完成科创板过会，募资总数高达50.28亿元，创本年以来A股新股募资之最。募资中48亿元将用来扩产2.5D/3D封装产能，资金投向三维多芯片集成封装模样（40亿元）和超高密度互联三维多芯片集成封装模样（8亿元）。

中芯国外近期全资竖立上海芯三维半导体有限公司，注册成本达4.32亿好意思元，追究发力先进封装范畴。此前，中芯国外曾与封测龙头长电科技结伙成就中芯长电（盛合晶微前身），后续退出干系股份，专注于前段晶圆代工业务。跟着产业趋势变化，中芯国外于本年1月底兼并高下贱企业开展产业链协同配合，在上海成就先进封装商量院。此番布局将补王人中芯国外皮后段封装法子的短板，达成从制造到封装的垂直整合，进一步培育家具附加值与客户黏性。

技艺阶梯之争：从2.5D到3D，谁将主导异日？

产能武备竞赛的背后，是更为尖锐化的技艺阶梯博弈。2025-2026年，先进封装产业正加快从2.5D向3D演进，羼杂键合、玻璃中介层、面板级封装等前沿技艺，成为各大厂商争夺的焦点。

CoWoS：面前的富足主流

面前AI芯片范畴已形成HBM+CoWoS的技艺绑定关系。英伟达H100/H200/GB200、AMD MI300系列、博通AI ASIC等主流家具均选拔台积电CoWoS封装。英伟达已预订台积电2026年80-85万片晶圆产能，占据超50%份额。

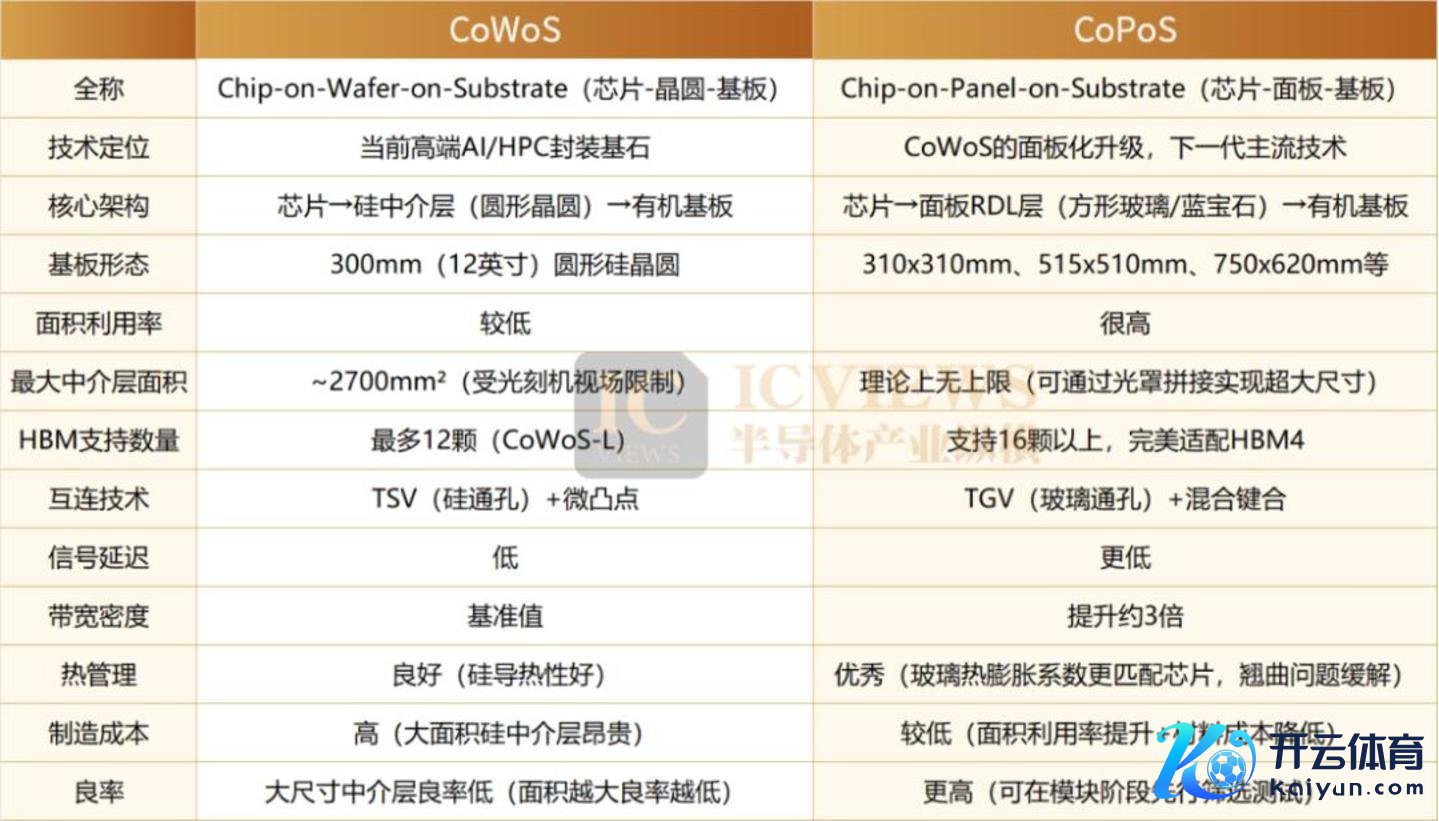

技艺演进上，CoWoS正向CoPoS升级。CoPoS（

Chip-on-Panel-on-Substrate）是台积电（TSMC）推出的新一代先进封装技艺，被定位为CoWoS的继任者。该技艺的中枢是“化圆为方”，选拔玻璃或蓝相持方形载具四肢中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层，旨在培育封装面积独揽率、坐褥生动性与可扩展性，并臆造成本。台积电CoPoS（基于基板的面板级芯片封装）中试坐褥线已于2月运行迷惑请托，整条产线预测6月全面建成。量产预测于2028年底至2029年上半年达成，量产据点包括嘉义AP7厂与好意思国亚利桑那州厂，英伟达（NVIDIA）预测将成为首发客户。

羼杂键合：3D封装的终极技艺

要是说CoWoS是2.5D期间的王者，那么羼杂键合（Hybrid Bonding）则被视为3D封装的终极技艺。它能将芯片间的互连间距减弱到微米级致使亚微米级，达成铜对铜的告成原子级贴合，从而大幅培育链接密度和带宽，臆造功耗。

在HBM高带宽内存范畴，羼杂键合已从“技艺选项”变为“生涯必需”。三星、好意思光、SK海力士三大存储巨头明确通告：HBM5 20Hi（20层堆叠），必须选拔羼杂键合技艺。东兴证券指出，羼杂键合技艺正从先进选项转机为AI期间的中枢基础要领。在存储范畴，HBM5为达成20hi超高堆叠选拔此项“无凸块”技艺以冲破物理极限。行业已进入高速落地期：台积电等大厂提前扩产，HBM4/5与高端AI芯片将着手范畴应用，干系迷惑需求预测在2030年前达成数倍增长，符号着该技艺已成为驱动下一代算力的笃定标的。

玻璃中介层：惩办翘曲问题的要津

跟着AI芯片尺寸阻抑增大，传统硅中介层的翘曲问题日益严重，玻璃基板凭借与硅匹配的热彭胀总共、极低介电损耗和超高布线密度，被视为惩办这一问题的最好决策。

2026 年 CES 上，英特尔发布了业界首款选拔玻璃中枢基板大范畴量产的 Xeon 6 + 处理器；苹果公司也正深入自研 AI 硬件布局，运行先进玻璃基板测试，用于里面代号为 “Baltra” 的 AI 工作器芯片。为强化供应链掌控力，苹果选拔 “孤岛式” 闭塞研发策略，已告成向三星电机评估采购 T-glass 玻璃基板，而三星电机此前已向博通供应玻璃基板样品，这次与苹果的配合，符号着其在玻璃基板这一新兴业务范畴的快速拓展。

当今，玻璃中介层技艺庄重验从技艺考证向早期量产的要津转机，台积电 CoPoS 中试坐褥线的长期主义，恰是用玻璃基板全面取代硅中介层。但玻璃基板并非白壁微瑕：它惩办了翘曲问题，却引入了脆性劣势 —— 边际狭窄磕碰就会产生微裂纹，这类劣势在早期难以检测，频频到最终测试阶段才会发现整批家具报废，形成高大的经济赔本。

结语：先进封装是决定AI期间的赢输手

先进封装之战的试验，是算力请托本事的战斗。当晶体管微缩贴近物理极限，当AI模子参数冲破万亿级，芯片性能的培育已越来越依赖垂直集成与异构封装。2nm制程的晶体管密度诚然紧迫，但若无先进封装技艺的扶植，AI芯片的算力后劲将无法充分开释。

2026年将成为产业分水岭，在这场大战中，产能扩张的速率、技艺迭代的精度、供应链整合的深度开云(中国)kaiyun网页版登录入口，将共同决定半导体产业下一阶段的职权散播。而关于中国大陆厂商而言，台积电高端封装产能的接续紧缺，重叠半导体产业链国产化的大趋势，大要是切入大家高端封装供应链的临了计谋机遇。
